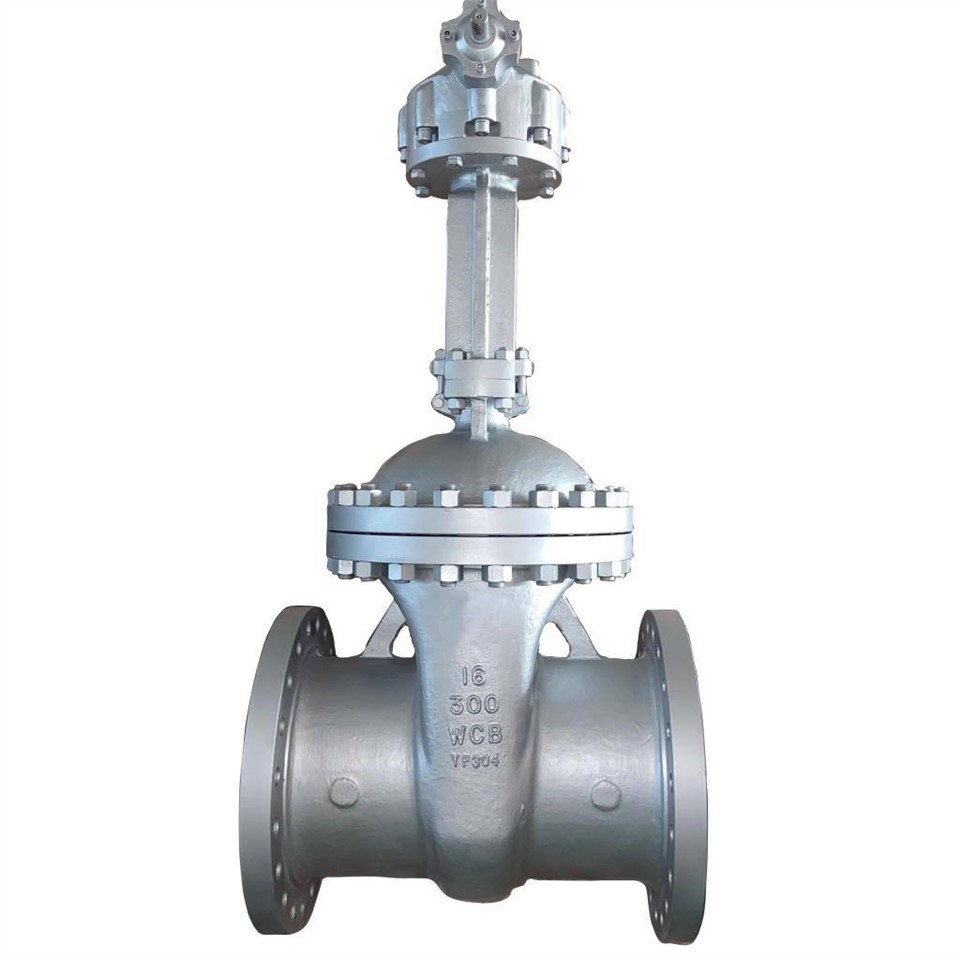

Introducción de la válvula de compuerta con brida de engranaje cónico Z541H:
La válvula de compuerta con brida de engranaje cónico Z541 se utiliza principalmente para conectar o cortar el medio de la tubería, no es adecuada para regular el flujo del medio y tiene un amplio rango de presión, temperatura y diámetro, especialmente adecuada para tuberías de diámetro medio y grande.
Solicitud:
Adecuado para centrales eléctricas de petróleo, químicas, térmicas y otras condiciones de trabajo de la tubería, medio cortado o conectado.
Descripción:
1. Tiene estructura compacta, diseño razonable, válvula de buena rigidez, canal suave, coeficiente de resistencia de flujo pequeño.
2. La superficie de sellado está hecha de acero inoxidable y aleación dura, con una larga vida útil.
3. Adapta empaque de grafito flexible, sellado confiable, operación ligera y flexible.
4. Los tipos de estructura incluyen una compuerta simple tipo cuña elástica, una compuerta simple tipo cuña rígida y una compuerta doble.
Especificación:
Tamaño de la válvula: | 1/2"-64" |
Clase de presión: | 150LB-2500LB(10bar-250bar） |
Materiales: | Acero al carbono A216 WCB, acero inoxidable A351 CF8/CF8M, aleación de cobre B148-95400/95800 |
Normas de diseño y fabricación: | API600,ANSI B16.34.E101,BS1873,GB/T 12234-2007 |
Estándares cara a cara: | ANSI B16.10 E101 GB/T 12221-2005 |
Estándares de dimensión de brida: | ANSI B16.50, ANSI B16.25, JB/T79 |
Estándares de prueba de presión: | API 598, JB/T9092, GB/T13927 |
Estándar de prueba: | Sello * 1,1 veces, concha * 1,5 veces |
Certificaciones de calidad/producto: | CE, ACS, WRAS, TS... |
Opciones de operador de válvula | |
Tipos de conexión de proceso | Tipo de brida, tipo de soldadura. |
medio aplicable | Agua dulce, aguas residuales, agua de mar, alimentos, medicamentos, todo tipo de aceite, etc. |
