Información básica.
N º de Modelo. :Válvula de mariposa con brida doble excéntrica
Presión de Trabajo: Baja Presión (Pn<1.6mpa)
Temperatura de trabajo: temperatura normal (-40 grados
Material de la superficie del sello: Metal duro sellado
Cuerpo de válvula: fundición
Estándar: API609, Mss Sp-67, DIN3202, BS En558-1
Aplicación: Uso industrial, Uso industrial del agua
Disco: Di/CF8/CF8m
Vástago: Ss420/F51
Paquete de transporte: Caja de madera contrachapada
Especificación: DN100-DN3000/2"-36"
origen: China
Código SA: 84818040

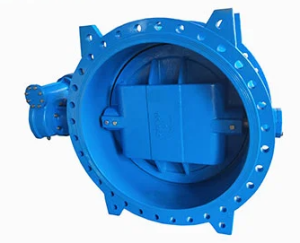

Una válvula de mariposa de sello blando excéntrica doble con brida es un tipo de válvula industrial que se utiliza para regular, controlar y aislar el flujo de fluidos en tuberías. Se denomina "doble excéntrica" porque el eje de rotación del disco está ubicado fuera de la línea central del cuerpo de la válvula, lo que brinda ventajas como reducción de la fricción y el desgaste durante el funcionamiento.
Estas son algunas de las características clave de una válvula de mariposa de sello blando excéntrica doble con brida:
Conexión de brida: La válvula está diseñada con extremos bridados, lo que permite atornillarla directamente a la tubería o al equipo mediante conexiones bridadas. Las conexiones bridadas proporcionan una fijación resistente y segura, lo que garantiza un sellado sin fugas cuando se instalan correctamente.
Diseño doble excéntrico: El término "doble excéntrica" se refiere al posicionamiento desplazado tanto del eje como de la línea central del disco. A medida que se abre la válvula, la rotación excéntrica del disco le permite levantarse rápidamente del asiento de la válvula, lo que reduce la fricción y el desgaste entre la superficie de sellado y el asiento blando. Este diseño también minimiza el par de operación requerido para abrir o cerrar la válvula, lo que facilita su operación.
Sello suave: La válvula de mariposa está equipada con un elemento de sellado suave que garantiza un cierre hermético cuando la válvula está cerrada. El sello blando normalmente está hecho de materiales como caucho (por ejemplo, EPDM, nitrilo, etc.) u otros elastómeros. Los sellos blandos proporcionan un cierre eficaz y hermético, evitando cualquier fuga cuando la válvula está en la posición cerrada.
Disco de mariposa: El disco de la válvula, también conocido como "mariposa", es una placa circular montada en el eje de la válvula, que gira para controlar el flujo del fluido. Cuando la válvula está completamente abierta, el disco gira perpendicular a la dirección del flujo, permitiendo que el fluido fluya libremente. Cuando la válvula está cerrada, el disco gira paralelo a la dirección del flujo, bloqueando el flujo y proporcionando un sello hermético.
Opciones de actuación: Las válvulas de mariposa de sello suave excéntricas dobles con brida se pueden operar manualmente usando una palanca manual o un operador de engranaje para tamaños más pequeños. Para tamaños más grandes o cuando se requiere operación remota, se pueden automatizar mediante actuadores eléctricos, neumáticos o hidráulicos. La automatización permite un control preciso y la integración en sistemas de control de procesos.
Aplicaciones: Estos tipos de válvulas de mariposa se usan comúnmente en diversas industrias, incluidos sistemas de distribución de agua, plantas de tratamiento de aguas residuales, sistemas HVAC, procesamiento químico, plantas de energía y otras aplicaciones industriales. Su característica de sellado suave los hace adecuados para aplicaciones que requieren un cierre hermético y un sellado hermético a las burbujas.
Al seleccionar una válvula de mariposa de sello blando excéntrica doble con brida para una aplicación específica, es importante considerar factores como la presión de operación, la temperatura, el caudal y la compatibilidad del material de sellado blando con el fluido que se maneja. Consultar con ingenieros o expertos en válvulas puede ayudar a garantizar que se elija la válvula adecuada para los requisitos específicos del sistema.
