¿Cuáles son los tipos de vástago de válvula de válvula de compuerta ANSI ANSI?

Cuando se trata de sistemas de control de fluidos industriales, las válvulas de compuerta ANSI son componentes indispensables, conocidas por su confiabilidad y eficiencia en la regulación del flujo de diversos medios. Como proveedor confiable de válvulas de compuerta ANSI, conozco bien los diferentes tipos de vástagos de válvulas que pueden presentar estas válvulas. En este blog, exploraremos los distintos tipos de vástagos de válvulas de compuerta ANSI, sus características, aplicaciones y cómo pueden satisfacer sus necesidades industriales específicas.

Vástago ascendente (tornillo exterior y yugo - OS&Y)

El vástago ascendente, también conocido como diseño de yugo y tornillo exterior (OS&Y), es uno de los tipos de vástago de válvula más comunes para válvulas de compuerta ANSI. En este diseño, el vástago sale de la válvula cuando se abre la válvula. La rosca del tornillo está ubicada fuera del cuerpo de la válvula y está protegida por un yugo.

Características

Visibilidad: Una de las ventajas importantes del diseño OS&Y es la indicación visual de la posición de la válvula. Los operadores pueden determinar fácilmente si la válvula está abierta o cerrada simplemente observando la posición del vástago. Si el vástago está extendido, la válvula está abierta; si está retraída, la válvula se cierra.
Fácil mantenimiento: Dado que la rosca del tornillo está fuera del cuerpo de la válvula, es fácilmente accesible para lubricación y mantenimiento. Esto reduce el riesgo de daños en la rosca debido al medio que fluye a través de la válvula.
Resistencia a la corrosión: El vástago expuesto puede estar hecho de materiales resistentes a la corrosión, lo que resulta particularmente útil en entornos donde el medio o la atmósfera circundante son corrosivos.

Aplicaciones

El diseño OS&Y se utiliza ampliamente en aplicaciones donde la indicación visual de la posición de la válvula es crucial, como en plantas de tratamiento de agua, sistemas de protección contra incendios y sistemas de tuberías industriales en general. Por ejemplo, en una planta de tratamiento de agua, los operadores necesitan determinar de forma rápida y precisa el estado de las válvulas para garantizar el flujo adecuado de agua a través del proceso de tratamiento.

Vástago no ascendente (tornillo interior)

El diseño de vástago no ascendente, o de tornillo interior, es otro tipo de vástago de válvula popular para válvulas de compuerta ANSI. En este diseño, el vástago no se eleva fuera de la válvula cuando se abre o se cierra. En cambio, la compuerta se mueve hacia arriba y hacia abajo a lo largo del vástago, que está roscado dentro del cuerpo de la válvula.

Características

Ahorro de espacio: El diseño de vástago no ascendente requiere menos espacio vertical en comparación con el diseño OS&Y. Esto lo hace adecuado para aplicaciones donde el espacio es limitado, como en sistemas de tuberías subterráneas o en áreas con poca altura libre.
Diseño compacto: La naturaleza compacta de la válvula de vástago no ascendente facilita su instalación en espacios reducidos. También reduce el riesgo de daños al vástago por factores externos, ya que el vástago está protegido dentro del cuerpo de la válvula.
Menos propenso a la contaminación: Dado que el vástago está dentro del cuerpo de la válvula, es menos probable que se contamine con suciedad, polvo u otras sustancias externas.

Aplicaciones

Las válvulas de vástago no ascendente se usan comúnmente en aplicaciones donde el espacio es una limitación, como en tuberías enterradas para la transmisión de petróleo y gas, o en sistemas de plomería de edificios donde las válvulas se instalan en espacios reducidos o sótanos.

Vástago de cuña flexible

El diseño de vástago de cuña flexible se utiliza en válvulas de compuerta donde la compuerta está hecha de un material flexible. El vástago está conectado a la compuerta flexible, que puede adaptarse a pequeñas irregularidades en el asiento de la válvula.

Características

Buen rendimiento de sellado: La cuña flexible puede adaptarse a la forma del asiento de la válvula, proporcionando un sello hermético incluso cuando hay ligeras variaciones en la superficie del asiento. Esto da como resultado un mejor rendimiento de cierre y una reducción de las fugas.
Absorción de impactos: La flexibilidad de la cuña puede absorber los golpes y vibraciones causados por el flujo del medio, lo que ayuda a prolongar la vida útil de la válvula.
Idoneidad para diferentes medios: El diseño de cuña flexible se puede utilizar con una amplia gama de medios, incluidos líquidos, gases y vapor.

Aplicaciones

Las válvulas de compuerta de vástago de cuña flexible se utilizan a menudo en aplicaciones donde se requiere un sello confiable, como en sistemas de vapor de alta presión, plantas de procesamiento químico e instalaciones de generación de energía. Por ejemplo, en una planta de procesamiento de productos químicos, la válvula de cuña flexible puede evitar la fuga de productos químicos corrosivos, garantizando la seguridad del proceso y del medio ambiente.

Vástago de cuña dividida

El diseño del vástago de cuña dividida presenta una puerta dividida en dos mitades. El vástago está conectado a la compuerta dividida, que puede ajustarse al asiento de la válvula de forma independiente.

Características

Autoalineación: La cuña dividida puede autoalinearse con el asiento de la válvula, compensando cualquier desalineación o desgaste desigual. Esto asegura un sellado hermético y reduce el riesgo de fugas.
Par de operación reducido: En comparación con las válvulas de cuña sólida, las válvulas de cuña divididas generalmente requieren menos torque de operación. Esto los hace más fáciles de operar, especialmente en válvulas de gran diámetro.
Buena resistencia a la expansión térmica: El diseño de cuña dividida puede adaptarse a la expansión y contracción térmica de los componentes de la válvula, lo cual es importante en aplicaciones donde la temperatura del medio varía significativamente.

Aplicaciones

Las válvulas de compuerta de vástago de cuña dividida se usan comúnmente en aplicaciones donde la temperatura del medio fluctúa, como en sistemas de calefacción y refrigeración, y en algunos procesos industriales donde intervienen ciclos térmicos.

Elegir el tipo de vástago de válvula adecuado para sus necesidades

Como proveedor de válvulas de compuerta ANSI, entiendo que elegir el tipo de vástago de válvula correcto depende de varios factores, incluidos los requisitos de la aplicación, las características del medio y el espacio disponible.

Si necesita una válvula con indicación visual de posición y fácil mantenimiento, el diseño de vástago ascendente (OS&Y) es una buena opción. Para aplicaciones donde el espacio es limitado, el diseño de vástago no ascendente es más adecuado. Si necesita una válvula con excelente rendimiento de sellado y absorción de impactos, el diseño de vástago de cuña flexible puede ser la mejor opción. Y si necesita una válvula que pueda compensar la expansión térmica y tenga un par de operación reducido, vale la pena considerar el diseño de vástago de cuña dividida.

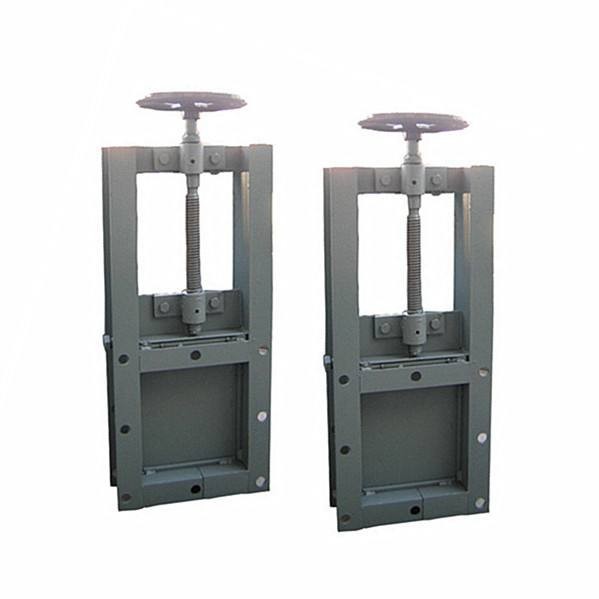

Ofrecemos una amplia gama de válvulas de compuerta ANSI con diferentes tipos de vástago de válvula para satisfacer sus necesidades específicas. Por ejemplo, nuestroPuerta cuadrada de aceroyPuerta redonda de aceroLas válvulas están disponibles en varios diseños de vástago, lo que proporciona un rendimiento confiable en diferentes aplicaciones. NuestroVálvula de compuerta con brida sin vástago Z45Hes una válvula de vástago no ascendente que ofrece una solución compacta y eficiente para aplicaciones con espacio limitado.
