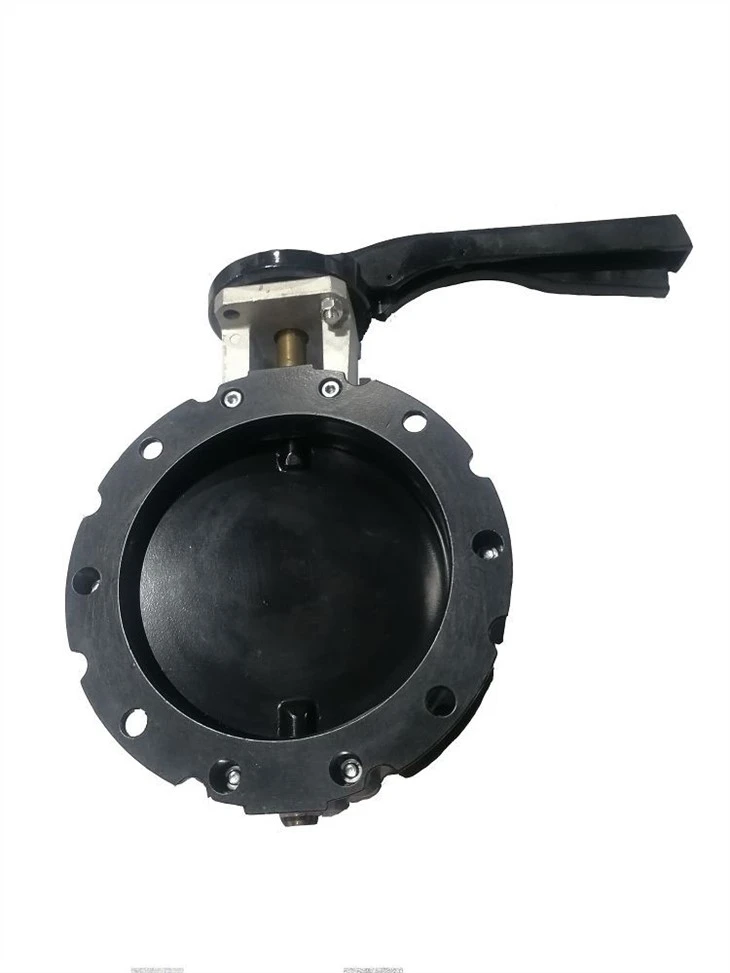

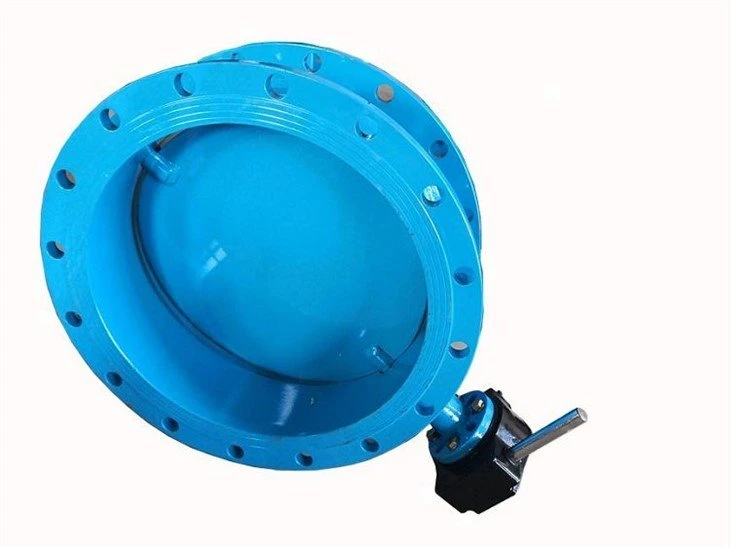

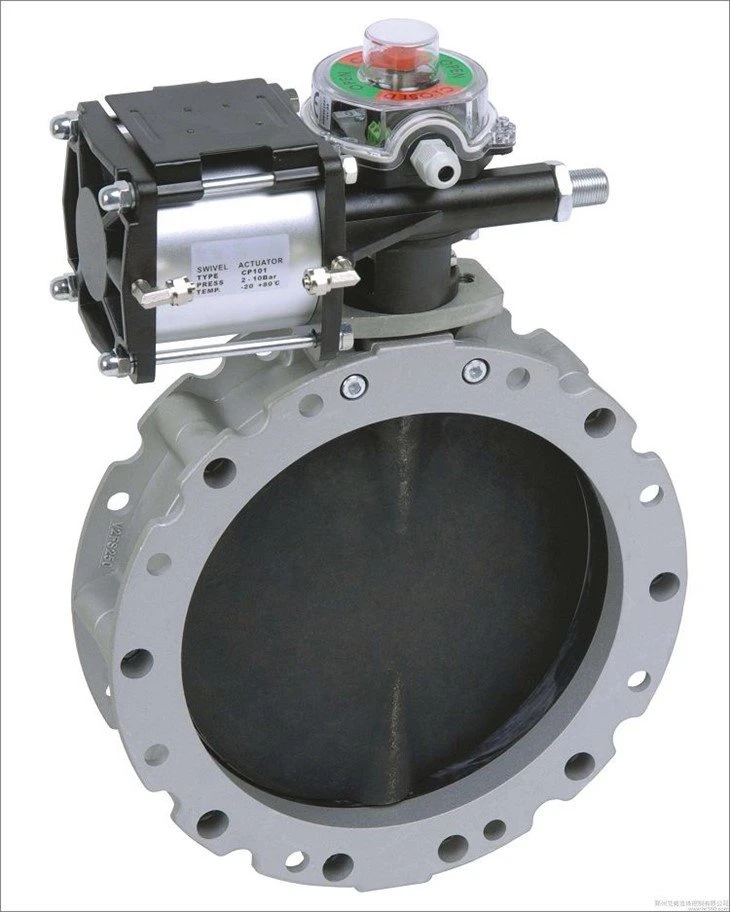

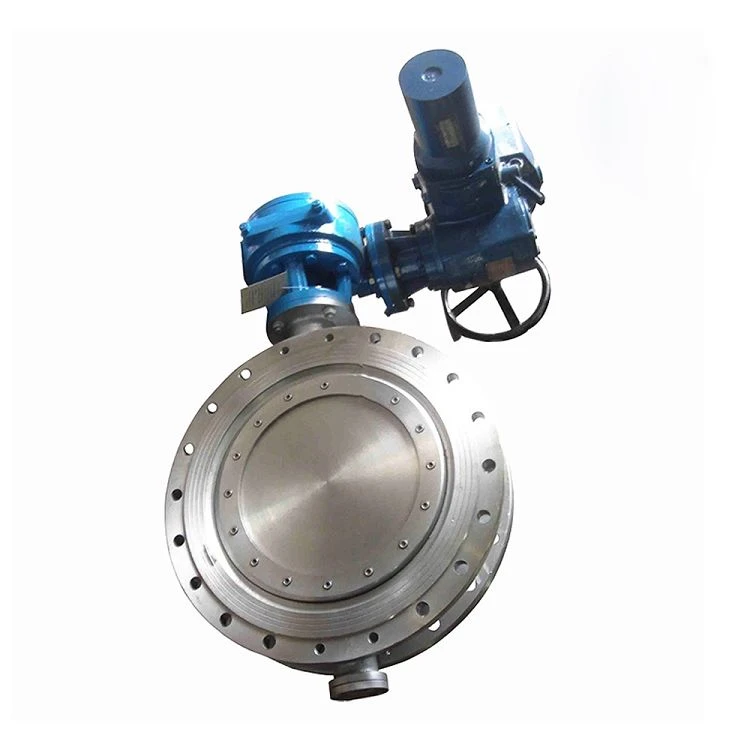

Introducción de la válvula de mariposa plana:
La válvula de mariposa plana se divide en dos estilos: uno es una válvula de mariposa con brida de sello duro, la brida lateral es una brida plana; La otra es una válvula de mariposa con brida ventilada y la brida lateral es una brida plana.
Solicitud:
La válvula de mariposa de brida plana es ampliamente utilizada en metalurgia, petroquímica, química, refinación de petróleo, energía eléctrica, materiales de construcción, minería, suministro de agua y drenaje y otras tuberías industriales.
Descripción:
Características del producto:
La válvula de mariposa con brida de sellado duro pertenece a la estructura de sellado de metal excéntrico; La forma de sellado es de metal a metal y el anillo de sellado de metal se puede cambiar por un sello de metal, una placa de acero inoxidable y un anillo de sellado de placa compuesta de grafito por un sello de metal. Este tipo de válvula en la tubería generalmente debe instalarse horizontalmente. La estructura de la válvula de mariposa con brida ventilada está diseñada y fabricada con una nueva estructura de placa de línea media y soldadura de placa de acero de estructura corta, estructura compacta, liviana, fácil de instalar, pequeña resistencia al flujo, gran cantidad de flujo, evita el impacto de expansión de alta temperatura , fácil de operar.
Especificación:
Tamaño de la válvula: | 1"-120" |
Clase de presión: | PN2.5-PN40 |
Materiales: | Acero al carbono A216 WCB, acero inoxidable A351 CF8/CF8M |
Normas de diseño y fabricación: | GB/T12238-1989 JB/T8692-1998 |
Estándares cara a cara: | GB/T12221-1989 |
Estándares de dimensión de brida: | GB/T9115.1-2000 |
Estándares de prueba de presión: | GB/T13927-1992;JB/T9092-1999 |
Estándar de prueba: | Sello * 1,1 veces, concha * 1,5 veces |
Certificaciones de calidad/producto: | CE, ACS, WRAS, TS... |
Opciones de operador de válvula | Mango, rueda helicoidal y gusano, |
Tipos de conexión de proceso | Tipo de brida, tipo oblea |
medio aplicable | Gas, gas de polvo, gas de combustión, etc. |
